Модульный грузовой БПЛА: расчёт аккумуляторов и полезной нагрузки под задачу

Модульность платформы — это возможность пересобрать аппарат под задачу расчётом, а не заменой техники. Рама и винтомоторные группы остаются неизменными, а число аккумуляторных блоков (до четырёх) и состав нагрузки выбираются так, чтобы уложиться во взлётную массу 52 кг: больше энергии — меньше груза, и наоборот.

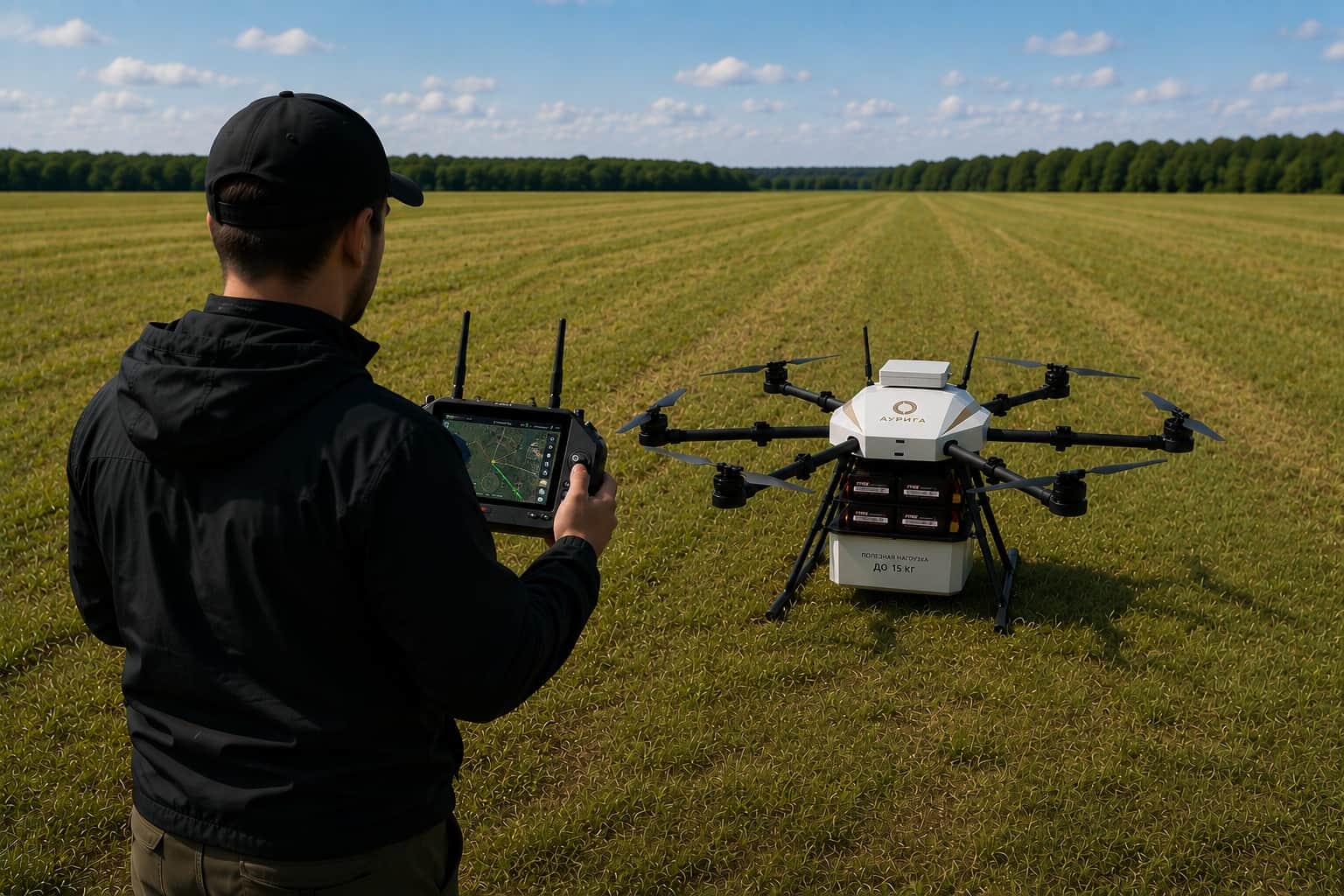

Содержать парк узкоспециализированных дронов дорого: транспортный борт, отдельный аппарат для тепловизионной инспекции, ещё один для ретрансляции связи. У каждого свой ресурс, запчасти, регламент и обучение операторов. Универсальная грузовая платформа на базе гексакоптера решает это иначе: одна несущая конструкция, а назначение задаёт конфигурация.

Что в платформе постоянно, а что считается заново

Разделение проходит по принципу «что определяет лётные свойства, а что — задачу». Первое фиксируется и не пересматривается от миссии к миссии, второе становится предметом расчёта.

База платформы

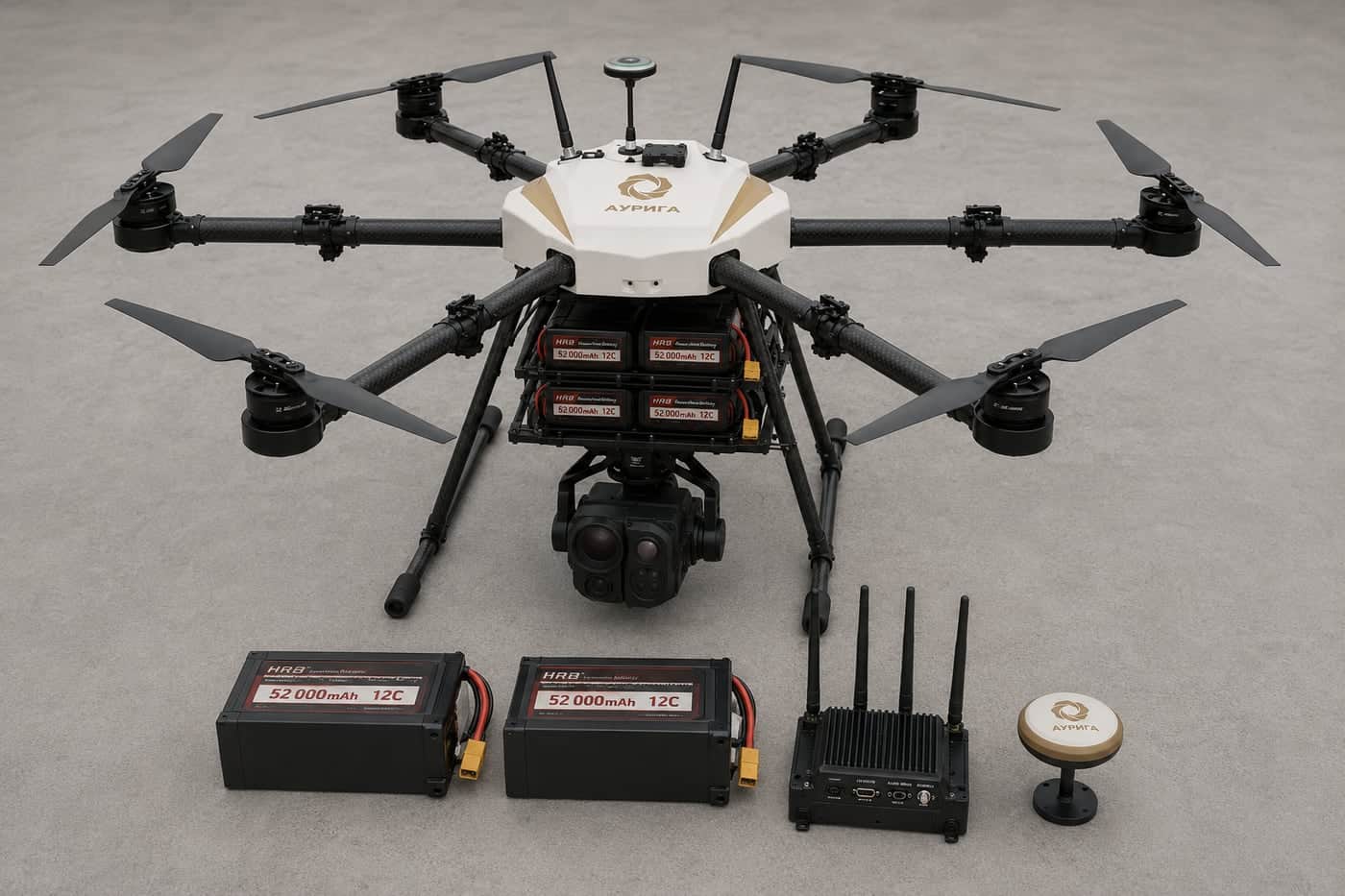

В основе — складная шестилучевая рама из углеволокна с диагональю около 1820 мм, шесть винтомоторных групп с двигателями типоразмера 10010 и винтами 34 дюйма. Максимальная взлётная масса — 52 кг: это потолок, внутри которого распределяются все остальные массы. Шесть групп дают запас по тяге и сохраняют управляемость при отказе одного двигателя, а складная конструкция упрощает транспортировку.

Аккумуляторы 12S: что даёт каталог

Энергетика собирается из блоков 12S с номинальным напряжением 45,6 В. Запас энергии одного блока — это произведение напряжения на ёмкость, а ключевой показатель для летательного аппарата — удельная энергоёмкость, то есть сколько ватт-часов приходится на килограмм массы блока.

Разброс по удельной энергоёмкости внутри линейки — 437–455 Вт·ч/кг: у крупных блоков растёт доля корпуса и коммутации, поэтому «больше» не всегда означает «эффективнее». Допустимый ток разряда 10C во всех позициях избыточен для крейсерского режима и важен на взлёте и при манёврах с грузом.

Параметры приведены по каталогу производителя элементов. Реально доступная энергия ниже паспортной: часть ёмкости резервируется, а отдача снижается на морозе и при высоких токах.

Бюджет массы: чем платим за время полёта

Взлётная масса ограничена сверху паспортными 52 кг. Внутри этого предела масса делится на три части, и увеличение любой из них уменьшает остальные — свободных килограммов у аппарата нет.

Отсюда практический вывод: у платформы нет одной «характеристики времени полёта». Есть кривая обмена — сколько минут даёт каждый килограмм, отданный аккумуляторам вместо груза.

Как считается продолжительность полёта

Время висения определяется запасом энергии, потребной мощностью и долей ёмкости, которую допустимо израсходовать. Потребная мощность пропорциональна взлётной массе через удельную мощность висения — она зависит от нагрузки на ометаемую площадь и КПД винтомоторной группы.

Для примера ниже приняты m_база = 18 кг, p = 130 Вт/кг и η = 0,8 (20 % ёмкости остаётся в резерве), а взлётная масса во всех строках доведена до предельных 52 кг. Эти значения уточняются замерами тяги и тока конкретной сборки, но соотношение между конфигурациями от них почти не зависит.

Расчёт относится к висению в штиль при нормальной температуре. Горизонтальный полёт, ветер, набор высоты и отрицательные температуры меняют результат; итоговые значения подтверждаются лётными замерами конкретной конфигурации.

Полезная нагрузка под задачу

Освободившийся бюджет массы расходуется на целевое оборудование. Под каждый тип нагрузки разрабатывается крепление с учётом массы, габаритов, положения центра тяжести, допустимых вибраций, питания и интерфейсов обмена данными.

• грузовой контейнер — защита содержимого от потока, пыли и осадков;
• подвес для нестандартных грузов нетиповой формы и габаритов;
• оптико-электронная станция или тепловизор для инспекции и поиска;
• измерительная аппаратура: газоанализаторы, дозиметрия, магнитометрия;
• ретранслятор связи — воздушный узел сети над сложным рельефом;
• оборудование заказчика с собственным питанием и интерфейсом.

Защищённая навигация и связь как опция

Груз бесполезен, если аппарат теряет управление или координаты. Поэтому в конфигурацию можно включить два дополнительных контура, разработанных под ту же платформу:

• Защищённая GNSS-навигация — антенная решётка с пространственным подавлением помех и контролем признаков подмены сигнала; подробности в статье о защищённой навигации БПЛА.
• Цифровая связь с ППРЧ и MANET/mesh — псевдослучайная перестройка рабочей частоты плюс ретрансляция через соседние узлы сети; как это работает, разобрано в статье о ППРЧ и mesh-сетях.

Оба контура занимают часть бюджета массы и энергии, поэтому включаются в расчёт наравне с целевой нагрузкой, а не «сверху». Базовый комплекс связи описан на странице проекта цифровой MANET/mesh-связи.

Как подбирается конфигурация

Отправная точка — не каталог, а сценарий: что нужно доставить или измерить, на какой дальности, в каких условиях и с какой периодичностью.

Что это даёт эксплуатанту

Одна платформа вместо нескольких аппаратов означает общий комплект запчастей, единый регламент обслуживания и одну программу подготовки операторов. Переоснащение под новую задачу — это смена аккумуляторного набора и модуля, а не закупка нового борта и ожидание поставки. Для отраслей с переменной загрузкой — энергетика, нефтегаз, логистика, лесное хозяйство — это позволяет закрывать доставку, инспекцию и мониторинг по мере необходимости.
