«Одуванчик» — модульный комплекс радиоэлектронного противодействия БПЛА: набор радиочастотных модулей мощностью до 100 Вт каждый, диапазоны и антенны которых подбираются под конкретные каналы управления, телеметрии, видео и навигации. Исполнения — переносное, автомобильное, стационарное и распределённое; воздействие избирательное, а не постоянное излучение.
Поэтому эффективная система радиоэлектронного противодействия не может быть раз и навсегда привязана к одному набору частот и одной аппаратной конфигурации. «Одуванчик» создаётся как модульная платформа, которую можно адаптировать под конкретный объект, характер угроз, условия эксплуатации и требования заказчика.
Рабочие диапазоны, мощность, типы антенн, способ управления, система питания и конструктивное исполнение определяются при формировании конфигурации комплекса. Это не просто отдельный подавитель, а основа для построения масштабируемого контура радиоэлектронной защиты.
От практической задачи к инженерному решению
Первая версия комплекса была разработана в ответ на запрос непосредственных пользователей, которым требовалось компактное и готовое к эксплуатации средство воздействия на радиоканалы беспилотных аппаратов.
При создании системы внимание уделялось не только выходной мощности, но и мобильности, быстрому развёртыванию, выбору актуальных рабочих диапазонов, универсальному питанию, защите антенных элементов, снижению воздействия собственного излучения на оператора и возможности изменять конфигурацию по мере появления новых угроз. Полученный опыт стал основой для дальнейшего развития проекта в виде универсальной платформы радиоэлектронного противодействия.
Почему одного диапазона недостаточно
Беспилотный аппарат может использовать несколько независимых каналов: управление, телеметрию, видеопередачу, спутниковую навигацию, резервные каналы и автоматический режим полёта. Конкретные частоты зависят от типа аппарата, установленного оборудования, программного обеспечения и условий применения.
Изделие с неизменяемым набором диапазонов может эффективно работать против одних систем, но оказаться недостаточным против других. Поэтому заказчик получает не абстрактно мощное устройство, а конфигурацию, рассчитанную под определённые радиоканалы и сценарии угроз. Каналы с псевдослучайной перестройкой рабочей частоты и сетевой ретрансляцией устойчивее к узкополосному воздействию — почему именно так, разобрано в статье о ППРЧ и mesh-сетях. Это ограничение учитывается при расчёте конфигурации, а не замалчивается.
Заказчик получает не абстрактно мощное устройство, а конфигурацию, рассчитанную под определённые радиоканалы и сценарии угроз.
Модульная архитектура
Основой комплекса являются самостоятельные радиочастотные модули. Каждый из них формирует воздействие в заданном диапазоне и подключается к соответствующей антенной системе. Мощность одного модуля может составлять до 100 Вт. Количество модулей, их рабочие диапазоны и суммарные энергетические характеристики определяются назначением комплекса. Результат воздействия определяется не абсолютной мощностью, а отношением помеха/сигнал на входе приёмника аппарата: оно растёт пропорционально мощности и коэффициенту усиления антенны комплекса и убывает как квадрат расстояния до цели, тогда как полезный сигнал ослабевает как квадрат расстояния до пульта оператора. Поэтому подавление ближней цели требует кратно меньшей мощности, чем цели на границе зоны, а направленная антенна выгоднее всенаправленной при равной мощности.
Модульность позволяет заменять или добавлять отдельные компоненты без полной переработки всей системы. В состав комплекса в зависимости от исполнения могут входить:
- генераторы радиочастотных сигналов;
- усилительные модули;
- направленные, секторные или всенаправленные антенны;
- блок управления и интерфейсы интеграции;
- система электропитания и резервирования;
- средства контроля состояния и охлаждения;
- дистанционное управление и журналирование событий.
Конфигурация под задачу заказчика
При проектировании учитываются назначение объекта, предполагаемые типы БПЛА, контролируемые радиоканалы, требуемая зона воздействия, рельеф и застройка, собственное радиооборудование, требования к мобильности, доступные источники питания, условия эксплуатации и требуемый режим управления.
На основании этих данных формируется индивидуальная архитектура комплекса. Разные изделия семейства «Одуванчик» могут существенно отличаться по составу, мощности и внешнему виду, сохраняя общие принципы построения.
Варианты исполнения

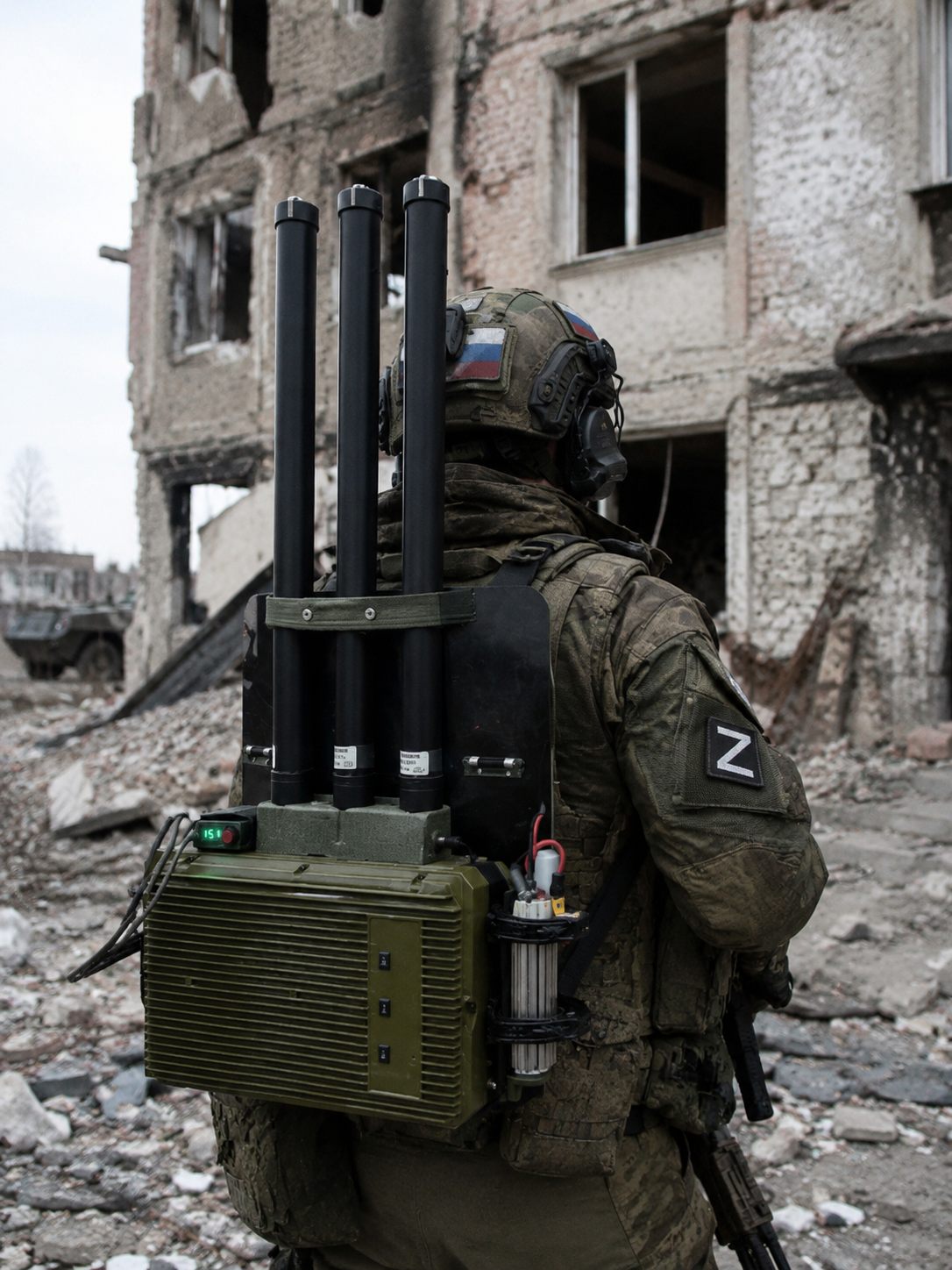

Развёртывание одним оператором
Для оперативного развёртывания одним оператором или небольшой группой: временное усиление защиты, работа мобильных групп, безопасность площадок без стационарной инфраструктуры.
- компактная конструкция;
- автономное питание;
- быстрое включение и смена позиции;
- защита антенных элементов;
- адаптация диапазонов под задачу.

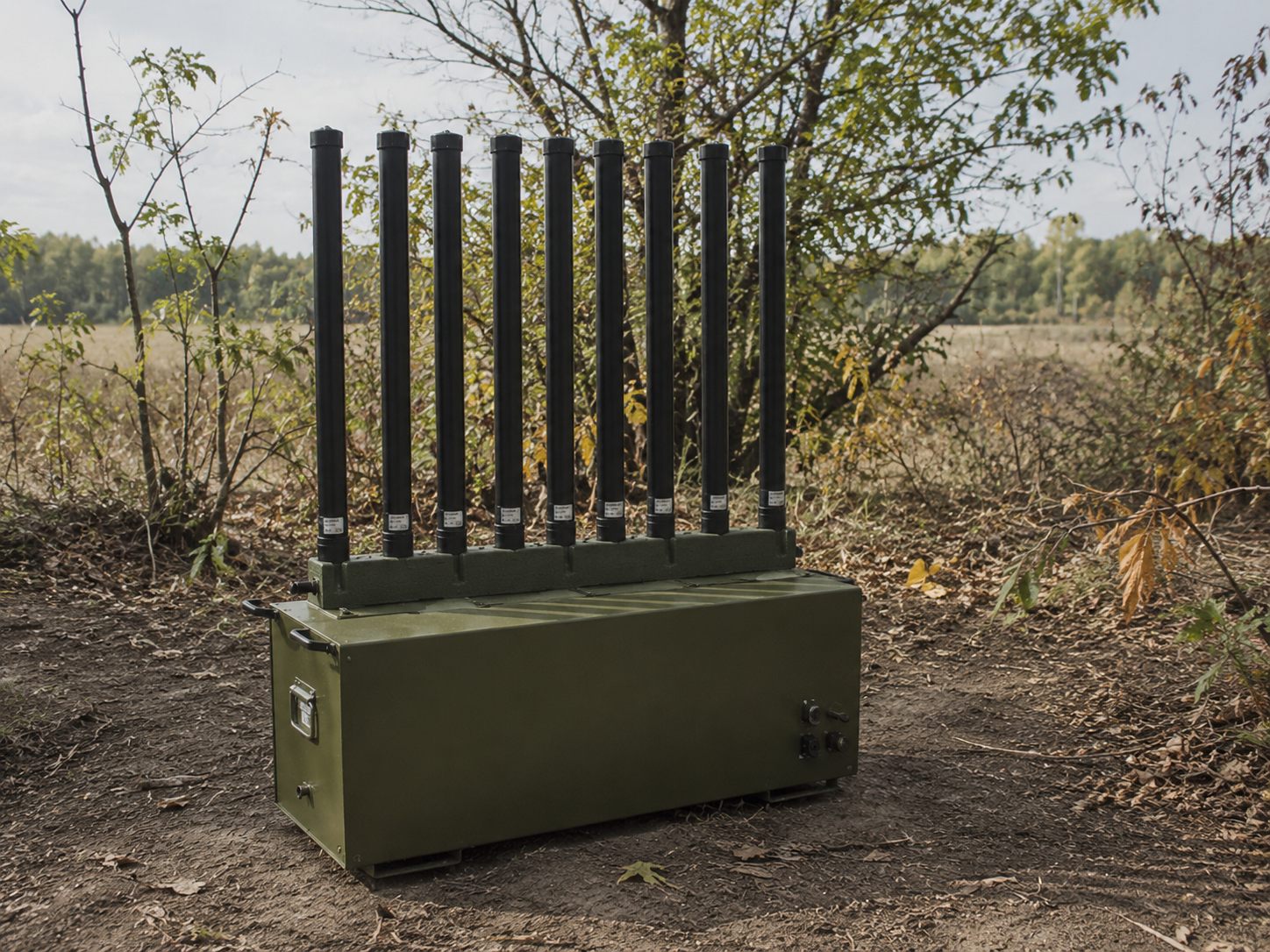

Постоянная защита объекта
Для постоянной защиты объекта или выделенного направления. Размещается на земле, крыше, мачте или по периметру. Допускает более мощное питание, эффективное охлаждение и подключение нескольких антенных постов.
- девять всенаправленных антенн в примере конфигурации;
- усиленная система питания;
- эффективное охлаждение;
- несколько антенных постов.

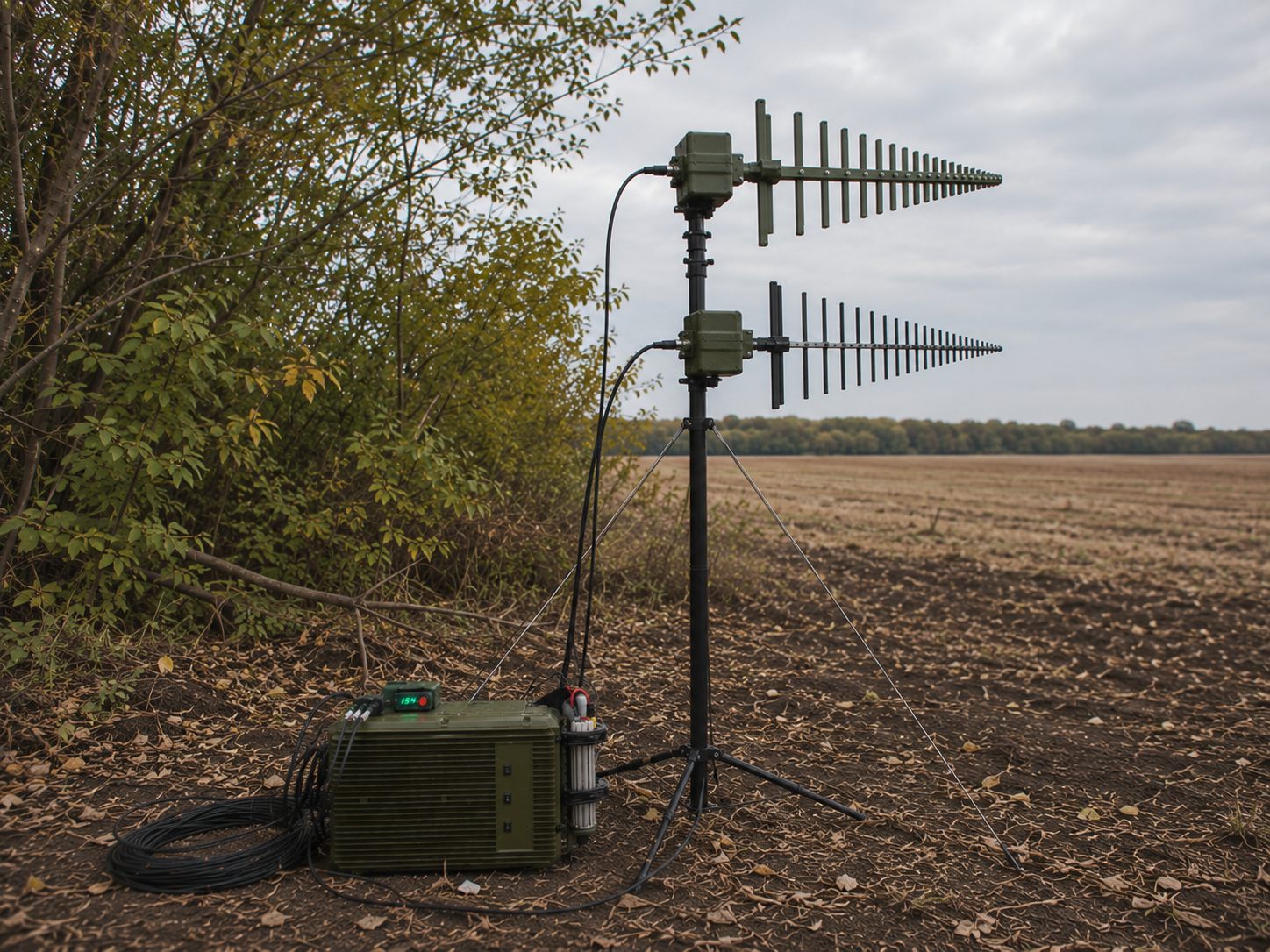

Направленные антенны на выносной мачте
Для защиты определённого сектора применяются направленные логопериодические антенны. Антенны разных размеров оптимизируются под разные частотные диапазоны и подключаются к переносному или стационарному блоку коаксиальными кабелями.
Вынос антенн на мачту позволяет сформировать заданное направление воздействия, увеличить эффективную дальность и снизить влияние на другие секторы и собственные радиосистемы объекта.
Автомобильное и распределённое исполнение
Автомобильная версия устанавливается на транспорт и получает расширенные возможности по энергоснабжению, охлаждению и размещению антенных систем. Несколько стационарных или мобильных постов могут объединяться в распределённую систему с единым пунктом управления.
Избирательное воздействие вместо постоянного излучения
Постоянная работа оборудования на полной мощности не всегда необходима и может создавать дополнительные ограничения для собственной инфраструктуры объекта. Более технологичный сценарий предполагает взаимодействие со средствами обнаружения: сначала внешний комплекс выявляет подозрительный объект, определяет направление и оценивает тип угрозы, после чего «Одуванчик» активирует только необходимые модули и антенную группу.
- снижение энергопотребления;
- уменьшение нагрузки на охлаждение;
- ограничение зоны воздействия;
- учёт работы собственного оборудования;
- фиксация оснований и продолжительности каждого включения.
Порядок совместной работы:
- выявление изменения радиообстановки;
- определение направления на источник;
- подтверждение цели дополнительными сенсорами;
- выбор требуемых радиочастотных модулей;
- активация заданного сектора;
- контроль изменения поведения объекта;
- регистрация события.
Защита оператора
Высокомощное радиочастотное оборудование требует правильной организации эксплуатации. В первоначальной версии была предусмотрена конструкция с металлической сеткой и радиопоглощающим материалом, направленная на снижение воздействия собственного СВЧ-излучения на оператора.
В современных конфигурациях безопасность обеспечивается пространственным разнесением оператора и антенн, направленными антенными системами, дистанционным управлением, ограничением времени излучения, блокировками, экранами, регламентом эксплуатации и инструментальным контролем электромагнитной обстановки.
Универсальное электропитание
Комплекс может работать от аккумуляторных батарей, бортовой сети постоянного тока или стационарной сети. В зависимости от исполнения применяются сменные аккумуляторные блоки, преобразователи напряжения, резервирование источников и мониторинг тока, напряжения и температуры.
Антенные системы
Направленные антенны
Концентрируют энергию в выбранном направлении, увеличивают эффективную дальность и уменьшают воздействие на другие секторы.
Секторные антенны
Используются для защиты определённого направления или участка периметра.
Всенаправленные антенны
Обеспечивают круговое покрытие вокруг поста и подходят для мобильных конфигураций.
Комбинированные конфигурации
Несколько антенн и модулей формируют требуемую диаграмму покрытия с учётом геометрии объекта и электромагнитной совместимости.
Сценарии применения
Промышленные объекты
Интеграция в системы безопасности энергетических, нефтегазовых, производственных, складских и транспортных объектов.
Временные площадки
Переносная или автомобильная версия для строительных площадок, испытательных зон, временных пунктов управления и мероприятий.
Мобильные группы
Патрулирование территории, сопровождение технических групп, быстрое усиление отдельных направлений.
Склады и логистика
Совместная работа с радиочастотным обнаружением, видеонаблюдением, журналированием траекторий и оповещением службы безопасности.
Протяжённый периметр
Несколько постов по границе территории с последовательной передачей сопровождения между секторами.
Комплексная безопасность
Интеграция с обнаружением БПЛА, видеонаблюдением, ситуационным центром, охранной сигнализацией и журналом событий.
Работа с собственными радиосистемами объекта
Перед установкой необходимо учитывать промышленную связь, Wi-Fi-сети, телеметрию, спутниковую навигацию, охранные датчики, диспетчерские каналы и иное оборудование заказчика. Проектирование включает обследование радиообстановки, выделение защищаемых частот и направлений, выбор антенной конфигурации, настройку ограничений и испытания на объекте. Применение средств воздействия на радиоканалы регулируется законодательством: порядок и зона применения согласуются с заказчиком и владельцем объекта, а работы ведутся в русле Стратегии развития беспилотной авиации РФ до 2030 года.
Управление комплексом
Ручное
Оператор самостоятельно выбирает модули и активирует оборудование.
Дистанционное
Антенны и силовое оборудование размещаются отдельно от рабочего места.
Полуавтоматическое
Система обнаружения формирует рекомендацию, окончательное решение принимает оператор.
Автоматизированное
Комплекс выполняет заранее заданный сценарий при соблюдении установленных условий и правил доступа.
Масштабируемость и модернизация
Система развивается без полной замены установленного комплекса: можно добавлять новые частотные модули, менять усилители и антенны, подключать поворотные устройства, объединять посты, обновлять алгоритмы управления и интегрировать новые средства обнаружения.
Краткая карточка проекта
«Одуванчик» развивается как конструктор радиоэлектронной защиты, из которого формируется решение под конкретную территорию, объект или мобильную платформу.
Связанные разработки
Аурига Окулус — обнаружение БПЛА · Защищённая связь и навигация · НИОКР под задачу заказчика
Обсудим конфигурацию комплекса
Для предварительной оценки достаточно определить тип защищаемого объекта, сценарии угроз, геометрию территории, требуемое исполнение, существующую радиоэлектронную инфраструктуру и необходимость интеграции со средствами обнаружения. На основе этих данных сформируем техническую концепцию и предложим архитектуру комплекса.
